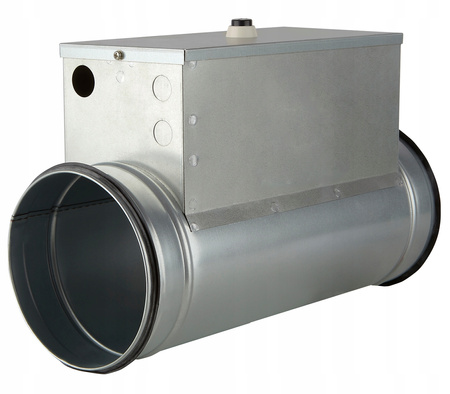

Încălzitor de canal cu o singură treaptă cu control 150/1,2 kW pentru recuperare
Încălzitorul este proiectat pentru instalarea în conductele de ventilație. Acesta este utilizat pentru a preveni înghețarea schimbătorului în recuperator. Astfel, înainte ca aerul exterior să intre în unitate, aerul este încălzit de un preîncălzitor.
Date tehnice:
Alimentare, V/Hz: 230/50
Grad de protecție IP: 40

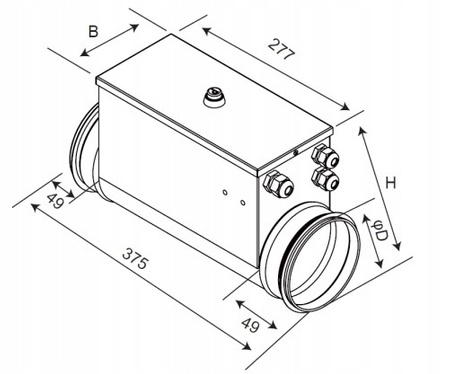

Dimensiuni: 149x129x237 mm
Flux de aer minim: 120 m3/h
Curent nominal: 5,3 A
Putere de încălzire: 1,2 kW
Construcție:
Carcasa încălzitorului electric este fabricată din oțel galvanizat (rezistență bună la temperaturi ridicate și coroziune). Vârfurile sunt prevăzute cu garnituri de cauciuc pentru a facilita instalarea în sistem.
Montaj:

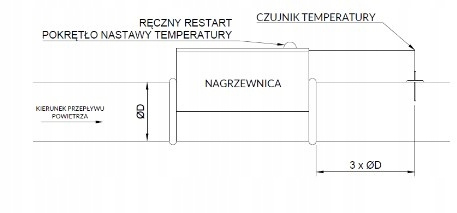

Distanța de la încălzitor la recuperator trebuie să fie puțin mai mare decât distanța până la senzorul de temperatură. În schimb, distanța de la încălzitor la senzorul de temperatură trebuie să fie mai mare sau egală cu de trei ori diametrul conductei în care vor fi instalate.
Acțiune:
Încălzitorul permite aerului care trece prin el să fie încălzit la temperatura dorită (în funcție de direcția de curgere). Acest lucru este realizat de sistemul de control al încălzitorului, care compară temperatura măsurată de senzor cu temperatura setată de utilizator. Pe baza mărimii diferenței dintre cele două, sistemul ajustează puterea de încălzire a încălzitorului pentru a atinge și menține temperatura setată. Controlul puterii are loc folosind tehnologia PWM.

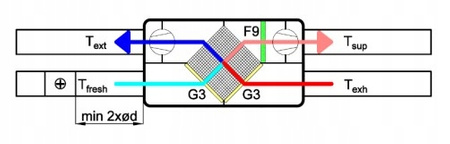

Atunci când utilizați acest încălzitor ca preîncălzire, se recomandă instalarea unui senzor de temperatură în conducta de evacuare a aerului după recuperator și setarea temperaturii la 5°C.
Protecție termică:
Toate modelele sunt echipate cu un sistem de protecție în două etape: repornirea automată a încălzitorului la 50°C și repornirea manuală a încălzitorului la 100°C.
Dacă încălzitorul este conectat la recuperatorul automat INSPIRO sau VERTIC, atunci când unitatea detectează o defecțiune a ventilatorului, încălzitorul va fi oprit.
Notă: Înainte de repornirea manuală a încălzitorului, este imperativ să identificați și să eliminați cauza activării acestui dispozitiv de siguranță.
Senzori:
Pentru funcționarea corectă a încălzitorului, senzorul de temperatură NTC (furnizat împreună cu încălzitorul) trebuie să fie conectat. În plus, este posibil să se conecteze un presostat diferențial care, dacă nu se detectează niciun flux de aer prin încălzitor, va bloca posibilitatea de a porni încălzitoarele. Instalați presostatul astfel încât să măsoare diferența de presiune dintre secțiunea de aspirație și cea de refulare (de exemplu, o sondă în conductă înainte de ventilator și o altă sondă în conductă după ventilator). Comutatorul de presiune nu este inclus.
